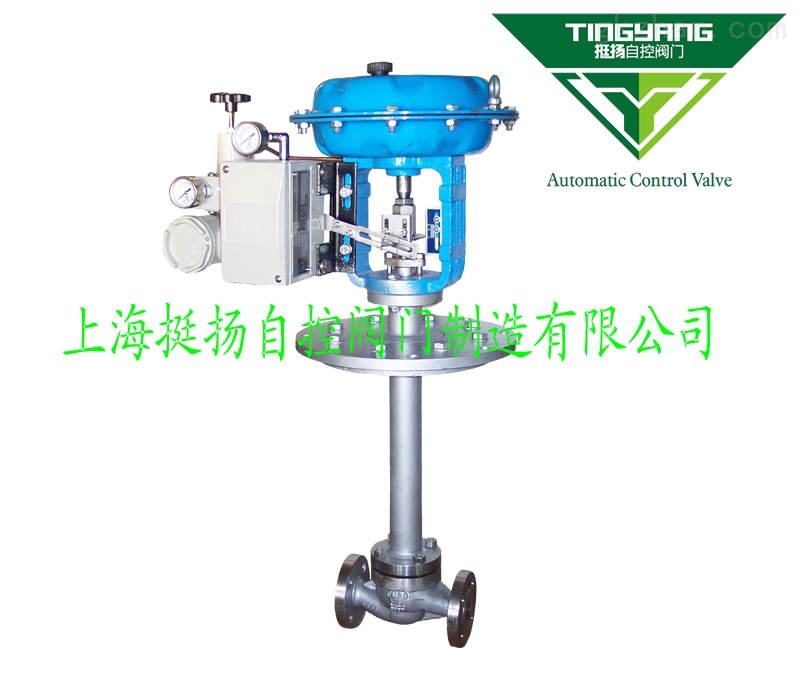

气动薄膜低温调节阀

简要描述:

本公司生产的气动薄膜低温调节阀是我公司专门针对超低温工况研发的气动调节阀产品之一。气动低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。

打印当前页

技术咨询:86-021-63540895

发邮件给我们:2355324301@qq.com

分享到:

气动薄膜低温调节阀安装使用说明

1、垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、安装在靠近地面或楼板的地方,以便于维修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作的方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不至于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制气动低温调节阀的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。

一、气动薄膜低温调节阀产品概述

本公司生产的ZAMDWP/M气动低温调节阀是我公司专门针对超低温工况研发的气动调节阀产品之一。气动低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。气动低温调节阀它特别适用于-60~-250低温状态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用阀门定位器。超低温气动调节阀是单座调节阀、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。气动低温调节阀由阀门定位器给出信号压力输入到气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。



二、气动薄膜低温调节阀主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.62.54.06.4

额定行程(mm)

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

阀盖形式

低温型-10-196、超低温型-196-250

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、套筒式

流量特性

等百分比、直线型

三、气动低温调节阀执行器技术参数

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

三、气动低温调节阀主要结构图



四、气动低温调节阀主要零件材料

1

阀体

WCB

304

316

316L

2

垫片

PTFE\\石墨垫片

PTFE\\石墨垫片

PTFE\\石墨垫片

PTFE\\石墨垫片

3

阀座/套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

导向套/并帽

304

304

316

316L

6

中垫

PTFE\\石墨垫片

PTFE\\石墨垫片

PTFE\\石墨垫片

PTFE\\石墨垫片

7

阀盖

WCB

304

316

316L

8

阀杆

304

304

316

316L

9

隔热板

碳钢

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不锈钢

不锈钢

不锈钢

12

填料压盖

WCB

304

316

316L

五、气动低温调节阀主要性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

六、气动低温调节阀外形图



七、气动低温调节阀安装连接尺寸

公称通径 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

PN40

194

197

200

235

267

292

317

368

425

473

610

PN64

206

200

210

251

286

311

337

394

440

508

650

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

H1

根据实际现场最低温度来设计气动低温调节阀加长杆尺寸

H2

298

298

298

298

298

380

380

380

510

510

510

H3

180

180

180

180

180

236

236

236

310

310

310

L1

289

289

289

289

289

347

347

347

476

476

476

A

282

282

282

282

282

360

360

360

470

470

470

D

220

220

220

220

220

270

270

270

320

320

320

挺扬公司专业生产气动低温调节阀系列产品,欢迎来电咨询超低温气动调节阀产品详细信息.我们将竭诚为您提供优质的服务!
